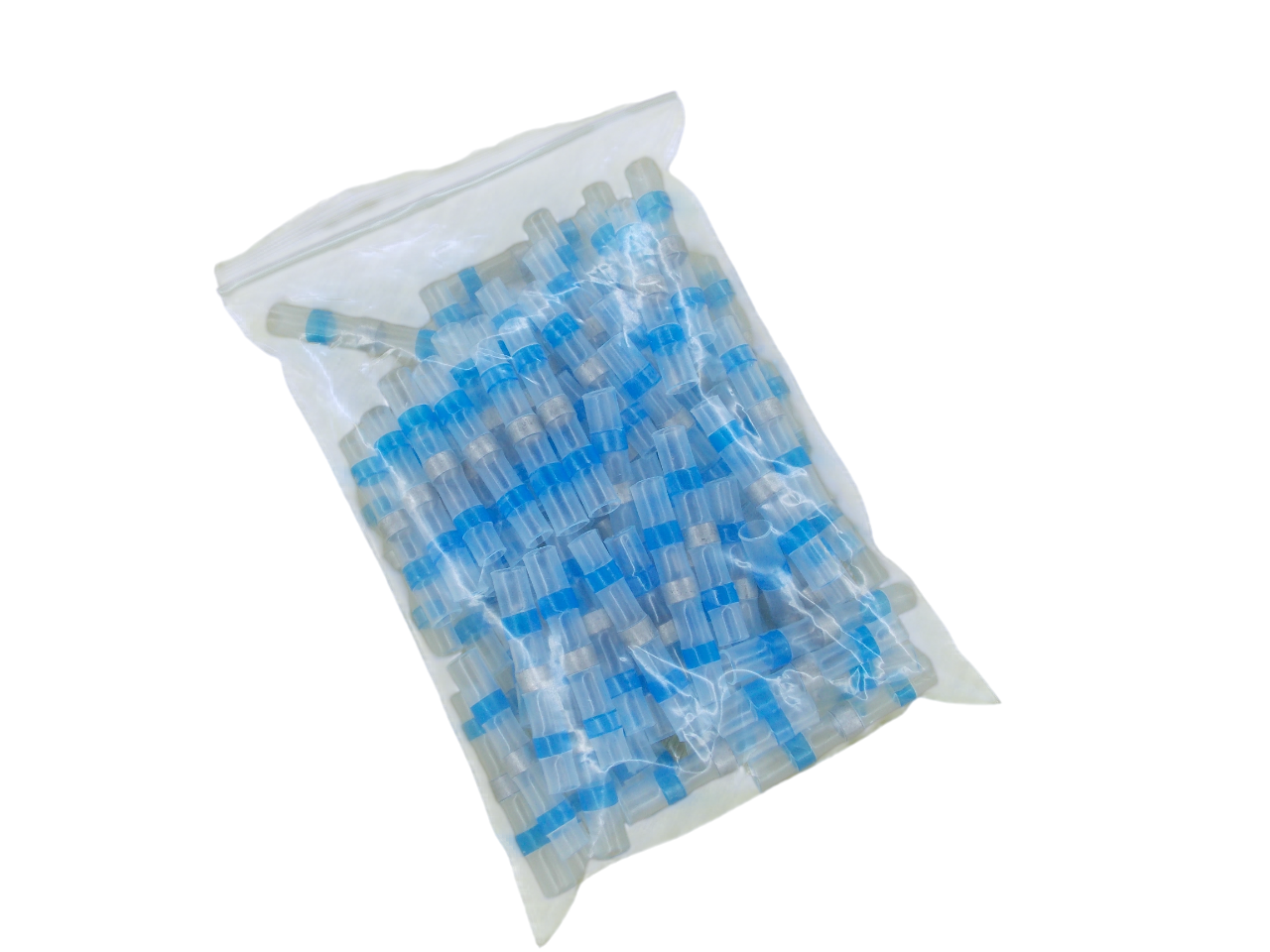

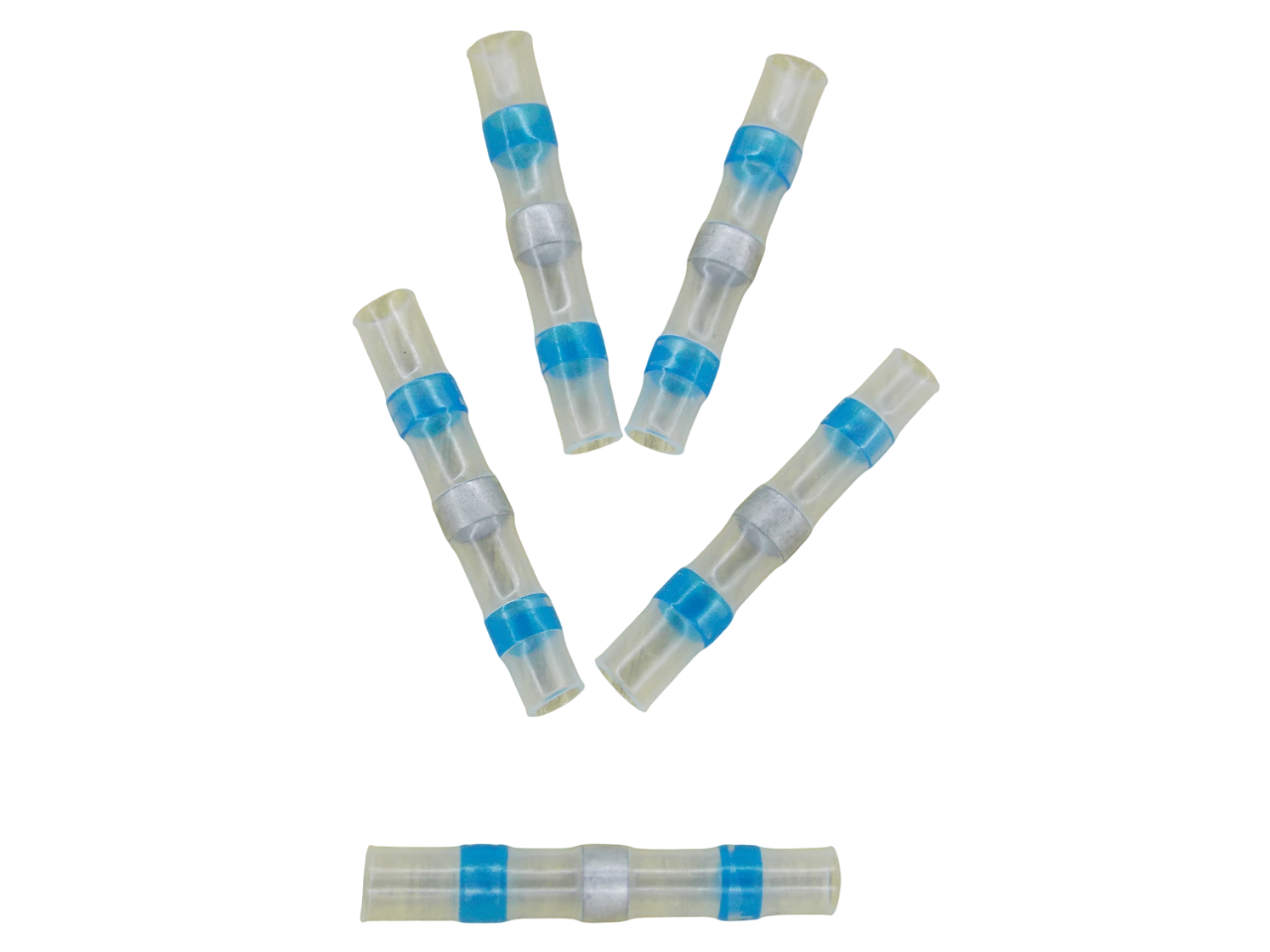

Sertizare la căldură cu lipire

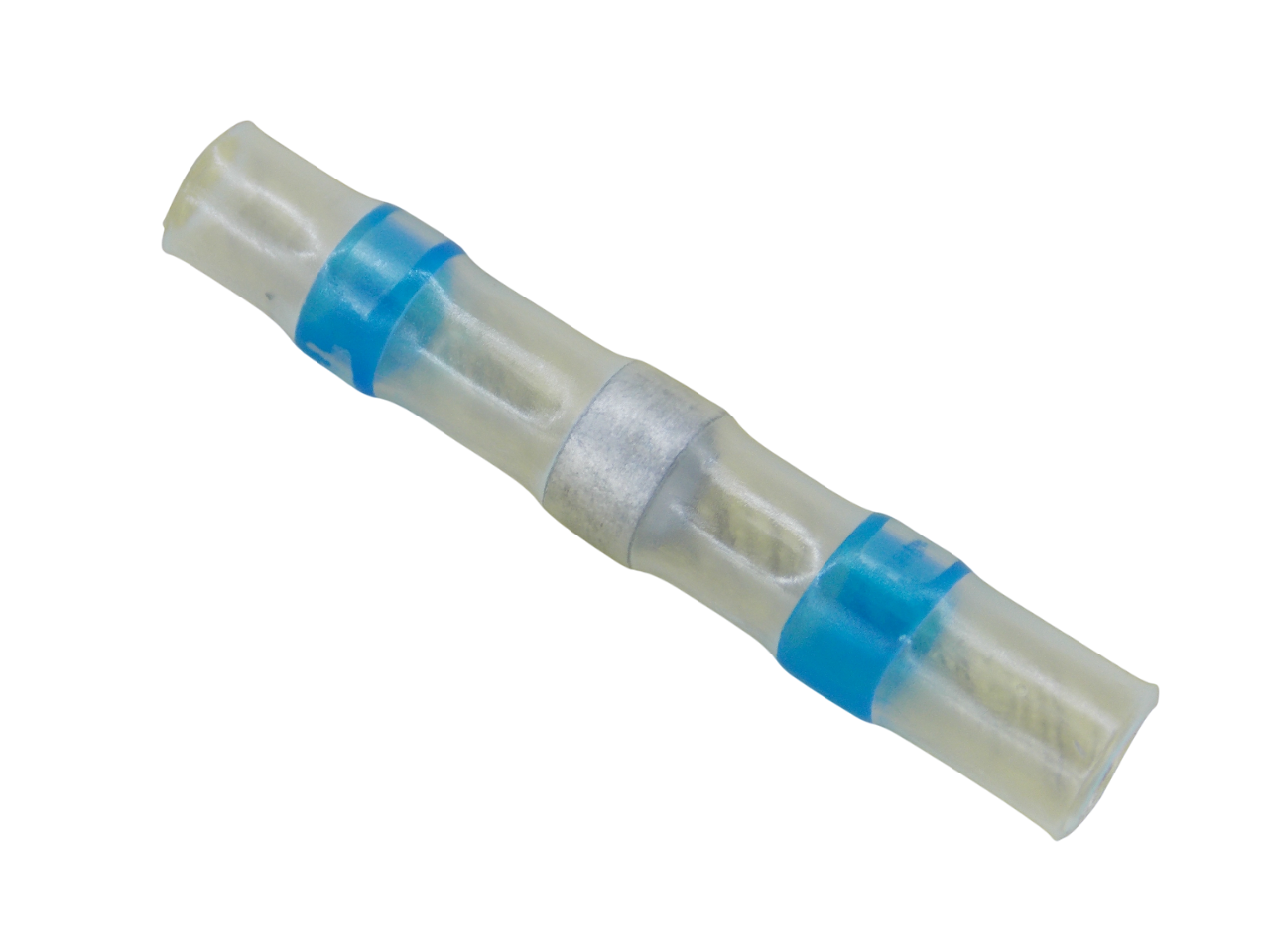

Термоусадка с припоем (или паяльная гильза) – это термоусадочная трубка со встроенными кольцами припоя и термоплавкого клея по краям, предназначенная для быстрого и надежного соединения проводов методом точечной пайки.

При нагреве припой плавится, покрывая поверхность зачищенных концов проводов, образуя электрическое соединение, а клеевые кольца обеспечивают герметизацию и защиту от влаги, пыли и механических повреждений.

Как это работает: концы зачищенных проводов помещаются внутрь трубки так, чтобы они соприкасались с кольцом припоя.

Источником тепла (например, термофеном) нагревается трубка до температуры плавления припоя.

Припой плавится и заливает место соединения, обеспечивая электрический контакт.

Термоплавкий клей по краям трубки разогревается и заполняет пространство, создавая герметичное соединение.

Клеевой слой защищает контакт от попадания влаги, пыли и коррозии.

Трубка сжимается, плотно обжимая провода и создавая прочный изолирующий слой.

Прозрачная оболочка термоусадочной гильзы с припоем позволяет полностью контролировать весь процесс соединения проводов точечной пайкой.

Области применения:  автомобильная электроника, ремонт и монтаж кабелей, наружные электрические  работы где существует агрессивная среда.

Технические характеристики:

• наружный диаметр трубки –  6.5 мм

• внутренний диаметр трубки –  6 мм.

• длина трубки – 3.9 см.

• температура работы: 150 - 180 °C

• наружный диаметр трубки после воздействия температуры – 4.5 мм

• Сечение используемых проводов: до 2.5 мм²

Такие соединительные гильзы обеспечивают высокое качество и надежность электрического соединения проводов, высокую скорость проведения монтажных работ и надежное механическое соединение проводов.
