Termostat XH-W3002 -50+110C

Программируемый терморегулятор (термореле) XH-W3002 220В предназначен для автоматического включения и отключения нагрузки при заданных значениях температуры в диапазоне от -50 до +110 градусов.

Оснащен LED дисплеем на 3 символа, индикатором включения реле, кнопкой меню (кнопка с иероглифами) и двумя кнопками управления электронным терморегулятором.

Напряжение питания терморегулятора переменное 220В.

Электронный регулятор температуры XH-W3002 для настенного монтажа имеет только одно реле, соответственно, управляет одновременно только одним устройством в любом из двух режимов: нагрев или охлаждение.

При отключении электроэнергии в терморегуляторе сохраняются все настройки температуры и задержки включения нагрузки.

Терморегулятор имеет возможность калибровки датчика, т.е. задание коррекции температуры.

Характеристики:

• Напряжение питания постоянное : 220В
• Диапазон контролируемой температуры: -50 ~ +110 °C
• Точность измерения температуры: плюс минус 0.2°C
• Точность настройки и отображения температуры: 0.1°C
• Датчик: герметичный NTC10K L = 1 м
• Коммутируемая нагрузка: до 1.5кВт;
• Размер: 60 х 45 х 31 мм

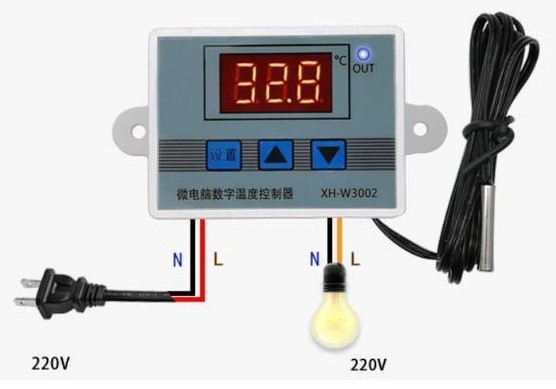

Подключение:
Пара черный и красный провод – напряжение питания 220В.
Пара желтый и черный – напряжение питания нагрузки (тэна, охладителя и т.д).
Включение осуществляется нажатием на кнопку «меню» (кнопка с иероглифами).
Чтобы выключить термостат нужно нажать на неё же и удерживать в течение 3-х секунд.
При нажатии меню, высвечивается Р0 — настройка температуры включения, при нажатии кнопки вверх загорается Р1 — настройка температуры отключения, далее Р2 — корректировка показаний температуры, (в том случае если существует погрешность), Р3 — задержка срабатывания, настраивается в минутах.
Для входа в каждый из выбранных параметров настройки нажимаем кнопку меню, для выхода так же кнопку меню.

Описание параметров термостата:

1. Р0: температура включения (-50…+110 °C)
2. P1: температура отключения (-50…+110 °C)
3. Р2: дельта коррекции температуры (для калибровки датчика) (-10…+10 °C)
4. Р3: задержка включения (0…10 мин)

• При нажатии одновременно кнопок «↑» и «↓» произойдёт сброс к заводским настройкам.

• Если на дисплее отображается значение «LLL», то проверьте подключение датчика

• Если на дисплее отображается значение «HHH», это значит температура превысила измеряемые показания.

Область применения терморегулятора: домашние и производственные системы отопления, системы кондиционирования, инкубаторы, теплицы, морозильные или охлаждающие установки, сушильные шкафы, системы нагрева воды.
